Sinupower nyedhiyakake tabung Pendingin Baterai Sistem Panyimpanan Energi Sustainable premium saka China, ngirim saluran cairan IATF16949 sing disertifikasi sing direkayasa kanggo nyuda pelarian termal ing BESS skala sarana lan ngoptimalake keamanan panyimpenan kothak jangka panjang.
Sistem panyimpenan energi long-duration (LDES) kerep ngalami profil stres termal sing abot sajrone siklus pengiriman pirang-pirang jam. Nalika piring multi-port mbukak terus-terusan ing suhu coolant munggah pangkat, saluran extruded standar asring ngalami ketidakseimbangan tekanan cairan, nyebabake ekspansi struktur internal sing ora rata. Sinupower ngrampungake watesan fisik kasebut kanthi ngowahi geometri iga internal saka saluran aluminium kita, njamin stabilitas hidraulik sing sampurna lan njaga suhu tembok sing seragam ing kabeh matriks sing adhem cair.
Sajrone umur operasional sing luwih dawa, nglacak reaksi kimia ing media glikol cair bisa nyebabake skala lapisan wates mikroskopis ing njero saluran pendingin umum. Tumpukan iki mbatesi kecepatan cairan lan nambah konsumsi energi pompa. Tembok njero kitaSistem Panyimpenan Energi Sustainable Tabung Pendingin Batereingalami perawatan metalurgi kemurnian dhuwur khusus sajrone proses ekstrusi majeng. Iki ultra-lancar internal salib-bagean (lumahing roughness Ra ≤ 0.8μm) ngilangake mikro-kasar, nyegah adhesion materi, nyonggo kecepatan aliran konsisten, lan Mudhunake biaya operasi stasiun total.
Unit panyimpenan wadhah skala Megawatt mbutuhake kapadhetan spasial sing paling dhuwur kanggo nggayuh metrik kapasitas target. Jaringan pipa bunder sing abot utawa gedhe banget mbatesi konfigurasi pengepakan sel lan nyuda efisiensi. Profil datar multi-port khusus kita duwe bagean salib vertikal sing diminimalisir (nganti 6.2mm), ngidini integrasi langsung ing ngisor blok sel lithium wesi fosfat (LiFePO₄) kapasitas dhuwur. Kontak spasial sing cedhak iki njamin konduksi termal sing apik banget tanpa ngenggoni papan kritis sing dibutuhake kanggo bahan panyimpenan aktif.
Kanggo mbantu insinyur struktural paket baterei, direktur pengadaan, lan desainer sistem HVAC tier-1 kanthi pemodelan struktural lan verifikasi teknis, paramèter teknik sing disertifikasi lengkap kita rinci ing ngisor iki:
| Metrik Teknik Industri | Spesifikasi Sumber Diverifikasi & Aset Pabrik |
|---|---|
| Jeneng Produk Sumber | Sistem Panyimpenan Energi Sustainable Tabung Pendingin Baterei |

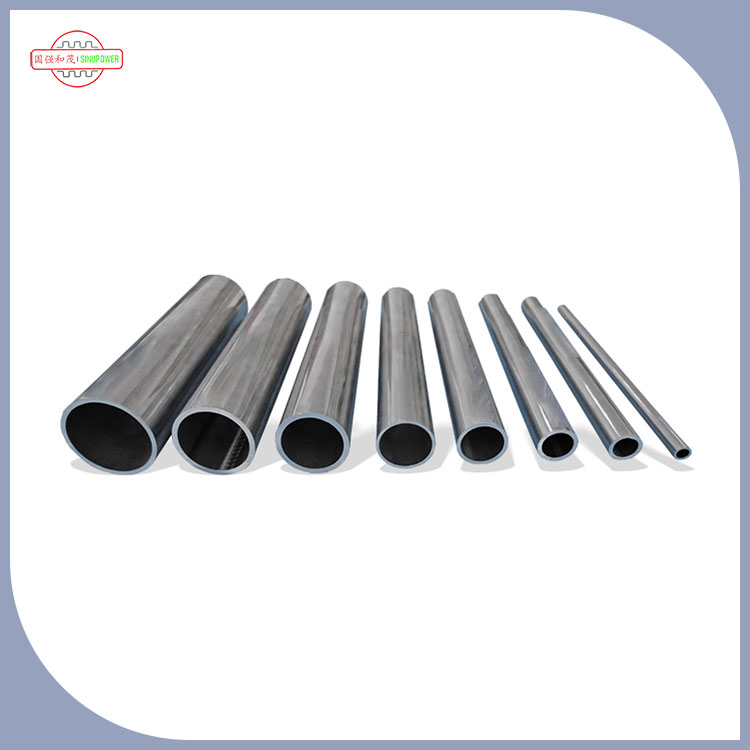

| Formulir Struktural kasedhiya | Pipa Lipat, Bagian Persegi Panjang, Tabung Datar, Profil Bulat, Saluran D-Shape |
| Metalurgi Base Alloys | Paduan Aluminium Non-Ferus Konduktivitas Tinggi (3003, 6063, 6005A), Tembaga Presisi, lan Kuningan |
| Audit Kualitas & Kepatuhan | Kanthi Certified miturutIATF 16949, ISO 9001:2015, ISO 14001:2015, ISO 45001:2018 |
| Unit Mesin Produksi | 90 Sets (Garis Welding Frekuensi Dhuwur, Mesin Gergaji Presisi, Penekan Punching, Bangku Gambar, Tungku Annealing) |
| Kekayaan Intelektual | 33 Paten Aktif (2 Paten Penemuan Inti, 15 Paten Desain Estetika, 16 Sertifikat Model Utilitas) |
| Kapabilitas Tooling Custom | Pangolahan Cetakan Kustom In-House saka Cetak Biru Klien, Desain CAD, utawa Sampel Referensi Fisik |
| Mitra Sumber Strategis Global | Perjanjian Pasokan Permanen karo Sanhua (wiwit 2020), Danfoss (wiwit 2021), lan Pankl (wiwit 2022) |
Kanggo ngaktifake pemodelan tingkat sistem sing akurat kanggo proyek panyimpenan skala sarana, kita nyedhiyakake data kinerja sing divalidasi ing ngisor iki kanggo saluran pendinginan (adhedhasar Alloy 3003, kekandelan tembok 0.4mm, banyu / etilena glikol 50/50 coolant):
| Parameter | Nilai | Kondisi Test |
|---|---|---|
| Ketahanan termal (Rth) | 0,014 ~ 0,022 K/W | Ing tingkat aliran 6 L / min |
| Koefisien Transfer Kalor | 2.800 ~ 4.200 W/m²·K | Aliran turbulen (Re > 3.500) |
| Penurunan Tekanan | 1,8 ~ 3,5 kPa/m | Ing tingkat aliran 6 L / min |
| Tekanan Burst (ing 20°C) | ≥ 5,5 MPa | Miturut ASTM B241 |
| Tekanan Burst (ing 80°C) | ≥ 4,0 MPa | Ing suhu coolant 80 ° C |
| Kecepatan Aliran sing Disaranake | 0,3 ~ 1,5 m/s | Optimized kanggo operasi low-pump-daya BESS |
| Desain Urip (Siklus Termal) | ≥ 6.000 siklus | -40°C ~ 80°C kejut termal, miturut ISO 16750-4 |
| Tingkat Kebocoran | < 1,0 × 10⁻⁴ Pa·m³/s | Tes kebocoran helium ing tekanan internal 1,0 MPa |
Laporan tes lengkap, kalebu siklus termal sing dawa lan data tes getaran, kasedhiya yen dijaluk kanggo tujuan kualifikasi.
Kanggo mbantu tim teknik ngitung kauntungan saka arsitektur multi-port sing rata kanggo aplikasi panyimpenan ing wadhah, kita mbandhingake profil kita karo tabung bunder konvensional ing kahanan tes sing padha (laju aliran 6 L / min, coolant 50/50 EGW, temp inlet 25 ° C):
| Metrik Kinerja | Standard Round Tube | Sinupower Multi-Port Flat | dandan |
|---|---|---|---|
| Area Lumahing Kontak Sel | 100% (baseline) | 165% | +65% |
| Kebutuhan Space Vertikal | 100% (baseline) | 58% | −42% |
| Keseragaman Suhu (ΔTmaks) | ± 4,5°C | ± 1,8°C | −60% |
| Kebutuhan Daya Pompa | 100% (baseline) | 82% | −18% |
| Kapadhetan packing sel | 100% (baseline) | 114% | +14% |
Cathetan: Saluran multi-port nambah area lumahing internal lan turbulensi, mbisakake transfer panas sing unggul kanthi daya pompa sing luwih murah amarga desain jalur aliran sing dioptimalake kanggo siklus tugas BESS.
Aplikasi panyimpenan baterei skala-utilitas mbutuhake nol bocor cairan sajrone pirang-pirang dekade panyebaran lapangan aktif. Gagal mekanik siji bisa ngancam sifat isolasi kabeh wadhah voltase dhuwur. Sinupower ngilangi bebaya operasional lapangan kasebut kanthi ngetrapake inspeksi metalurgi sing ketat lan protokol pangolahan otomatis ing kabeh jejak manufaktur ing Changshu.
Cara welding manual utawa ora stabil ngenalake kantong mikroskopis saka gas sing kepepet sing ngembang lan retak ing siklus termal sing terus-terusan. Sinupower nyilikake cacat struktural iki kanthi ngoperasikake jalur produksi welding kanthi otomatis, mesin gambar khusus, lan mesin pukulan tugas abot. Saben batch kitaSistem Panyimpenan Energi Sustainable Tabung Pendingin Batereingalami deteksi cacat inline intensif non-destruktif (testing eddy-saiki ing 1,5 m / s kacepetan baris) lan testing bledosan pneumatik (100% sampling) kanggo njamin integrasi gabungan kuwat lan kekiatan long-term ing kaku operasional.
Kanggo ngetutake rute internal sing kompleks saka konfigurasi rak baterei sing padhet, saluran aluminium sing rata kudu mlengkung geometris sing abot tanpa ngalami deformasi tembok utawa kinking. Sinupower rute kabeh profil extruded liwat tungku anil atmosfer khusus sadurunge pabrikan. Siklus termal iki (dikontrol ing 350-400 ° C kanggo 4-6 jam) ngilangi kristal struktural internal saka mikro-tekanan lokal, mulihake daktilitas dhuwur (elongation ≥ 18%) sing dibutuhake kanggo mlengkung sekunder sing tepat lan toleransi instalasi lapangan sing ketat.
Saben terminal panyimpenan energi komersial, inti AC industri tugas abot, lan radiator cairan pembangkit listrik mbutuhake bagean salib dimensi sing ora bisa dicocogake karo katalog persediaan sing wis ana. Sinupower makarya minangka mitra manufaktur sing ramping lan terintegrasi sing bisa nindakake pangembangan alat khusus langsung saka cetak biru teknik pangguna.
Ngoperasikake armada aset sing maneka warna luwih saka 90 alat produksi canggih-kalebu mesin gergaji otomatis, crane khusus, lan mesin pukulan kanthi tliti dhuwur-tim teknik kita nglakokake pangembangan cetakan khusus ing omah. Kita ngatur saben parameter ing kontrol manufaktur ramping, saka verifikasi paduan mentah awal nganti pemetaan geometri cross-sectional pungkasan. Manajemen ing omah iki ngindhari telat alat pihak katelu, nyedhiyakake conto fisik prototipe kanthi cepet (2-3 minggu sawise disetujoni mati), lan nggedhekake nilai pelanggan kanthi nyepetake garis wektu sumber kanggo adat.Sistem Panyimpenan Energi Sustainable Tabung Pendingin Batereiproyek.
Diadegake bebarengan ing Mei 6, 2018, dening Pak Gao Qiang-tokoh industri sing dihormati sing nglumpukake kredensial kepemimpinan ekstensif ing perusahaan industri Fortune Global 500-Sinupower diarahake dening tim manajemen elit kanthi kualifikasi teknis sing sugih saka pusat industri kaya Beijing lan Shanghai. Kapabilitas metalurgi iki ngidini perusahaan kita ngamanake perjanjian pasokan jangka panjang kanthi perintis pasar global, kalebuSanhua, Danfoss, and Pankl.
Sinupower Penyetor saluran cooling kanggo120+ produsen komponen BESS lan EVtengen China Wétan (Jiangsu, Zhejiang, Shanghai, lan Anhui), makili bagean pinunjul saka pasar tabung Manajemen termal regional adhedhasar 2024 nelusuri dodolan internal. Basis pelanggan kalebu 8 saka 10 produsen paket baterei paling dhuwur ing wilayah kasebut.
Kanthi terus-terusan nampilake pangembangan produk dinamis lan statis ing pameran utama ing China Lor, China Kidul, lan papan internasional, Sinupower njaga keselarasan teknis sing cedhak karo standar energi resik internasional sing berkembang. Kita mbalekake kabeh kiriman kanthi keterlacakan materi lengkap, portofolio R&D sing kuat sing ngemot 33 paten sing beda, lan tundhuk karo IATF 16949, ISO 9001:2015, ISO 14001:2015, lan ISO 45001:2018.
Klien:Integrasi sistem panyimpenan energi global terkemuka (penyebaran BESS 2024 > 3GWh)
Tantangan:Proyek panyimpenan kontainer 200MWh klien mbutuhake solusi pendinginan kanthi:
Solusi Sinupower:Kita ngembangake profil datar saluran mikro 8 port khusus kanthi:
asil:
| mitra | Wiwit | Cakupan | Metrik Kinerja Utama |
|---|---|---|---|
| Sanhua | 2020 | Tabung pendingin kanggo sistem termal EV lan BESS | 99,2% OTD, < 180 PPM |
| Danfoss | 2021 | Profil manajemen termal kanggo aplikasi ESS | 100% kepatuhan dimensi (Cpk ≥ 1,67) |
| Pankl | 2022 | Saluran pendinginan kinerja dhuwur kanggo EV premium | 0 gagal lapanganing 24 sasi |
| Integrasi BESS Global | 2023 | 200MWh+ proyek panyimpenan containerized | Supplier eksklusifkanggo pipa 2GWh |
A: Nalika tabung cooling EV dioptimalake kanggo aliran dhuwur, siklus discharge short-durasi (biasane 1-2 jam), Sustainable Energy Storage System Baterei Tabung Cooling dirancang khusus kanggo long-durasi (6-12 jam) siklus kiriman karo tingkat aliran ngisor. Kita ngoptimalake geometri iga internal kanggo nyuda tekanan minimal ing kecepatan aliran ngisor (0,3-1,5 m / s) kanggo nyuda konsumsi daya pompa lan ningkatake efisiensi perjalanan kanthi 2-4%. Kajaba iku, tabung BESS kita nduweni fitur tahan karat sing luwih apik kanggo layanan stasioner 20+ taun, dene tabung EV biasane dirancang kanggo siklus tugas otomotif 8-10 taun.
A: Tabung kita dirancang kanggo 20+ taun layanan terus-terusan ing aplikasi panyimpenan stasioner. Kita validasi iki liwat tes siklus termal sing dipercepat (6,000+ siklus saka -40 ° C nganti 80 ° C) lan uji ketahanan korosi saben ASTM G85 (1,000+ jam semprotan uyah). Ketebalan tembok dirancang kanthi margin safety 1,5x nglawan tekanan bledosan. Laporan tes lengkap kanthi data siklus-by-siklus sing rinci kasedhiya yen dijaluk.
A: Nggih. Kita nawakake pangembangan perkakas khusus lengkap saka file CAD klien (format STEP, IGES, utawa DWG). Toko perkakas ing omah bisa nggawe cetakan kanggo geometri cross-sectional sajrone 4-6 minggu (standar) utawa 3 minggu (cepet). Produksi sampel diwiwiti 1-2 minggu sawise persetujuan alat. Jumlah pesenan minimal kanggo profil khusus diwiwiti saka 1.000 potongan, kanthi jumlah pilot 100-500 potongan kasedhiya kanggo validasi.
A: Saluran pendinginan BESS kita dirating kanggo tekanan operasi terus-terusan 1.2 MPa kanthi tekanan bledosan ≥ 5.5 MPa ing 20 ° C (≥ 4.0 MPa ing 80 ° C). Iki nyedhiyakake faktor safety 4,5x kanggo aplikasi panyimpenan stasioner, ngluwihi syarat BESS khas tekanan operasi 1,0 MPa. Kanggo aplikasi tekanan sing luwih dhuwur, kita bisa nyetel kekandelan tembok utawa pilihan campuran - hubungi tim teknik kanggo syarat tartamtu.
A: Pancen. Saben kiriman kalebu sertifikat tes pabrik (komposisi kimia lan sifat mekanik saben EN 573 lan EN 755), laporan inspeksi dimensi (ketebalan tembok, dhuwur, jembar, straightness kanthi nilai Cpk), cathetan tes sing ngrusak (tekanan bledosan, flattening, tes ekspansi saben ASTM B241), lan laporan tes bocor (tingkat bocor helium). Kabeh dokumentasi bisa dilacak menyang kelompok produksi individu lan disimpen nganti 15 taun.
A: We offer sawetara wesi aluminium gumantung ing aplikasi: 3003 - Pilihan standar kanggo paling aplikasi BESS; formability banget lan resistance karat.6063 - Kekuwatan sing luwih dhuwur, permukaan sing luwih apik; cocok kanggo aplikasi sing katon utawa struktural.6005A - Kekuatan maksimum; dianjurake kanggo lingkungan tekanan dhuwur utawa getaran dhuwur. Paduan khusus - Kasedhiya kanggo syarat khusus (contone, konduktivitas termal sing luwih dhuwur utawa resistensi korosi spesifik). Kanggo informasi luwih lengkap babagan macem-macem Tabung Pendingin Baterai Sistem Panyimpenan Energi Lestari, kalebu pangembangan profil khusus, protokol uji coba, lan kapabilitas rantai pasokan, hubungi tim sales teknis kita kanthi spesifikasi proyek sampeyan.
