Sinupower Heat Transfer Tubes Changshu Ltd. punika profesionalProdusen lan EksportirsakaPipa Header Kondensor Tipe D Bahan Aluminium Ringan, nggunakake meh limang taun keunggulan operasional lan sistem manajemen kualitas sing unggul ing industri kanggo menehi solusi termal sing dirancang kanthi presisi kanggo pasar HVAC lan kulkas global.
✓ IATF16949Kualitas Otomotif
✓ 33 Paten2 Invention + 31 Utilitas
✓ 90+ PeralatanProduksi In-house
✓ 5+ TaunKeunggulan Operasional
✧ Tinjauan & Validasi Teknik
Spesifikasi produk iki wis dideleng lan divalidasi dening Departemen Teknik Sinupower.
Lead Thermal Engineer:Wang Lei, 15+ taun ing desain komponen HVAC & ekstrusi aluminium.
Manajer Mutu:Chen Fang, IATF16949 Lead Auditor certified.
Kanggo pitakon teknis, hubungi tim teknik langsung.
1. Definisi Produk lan Fungsi Inti

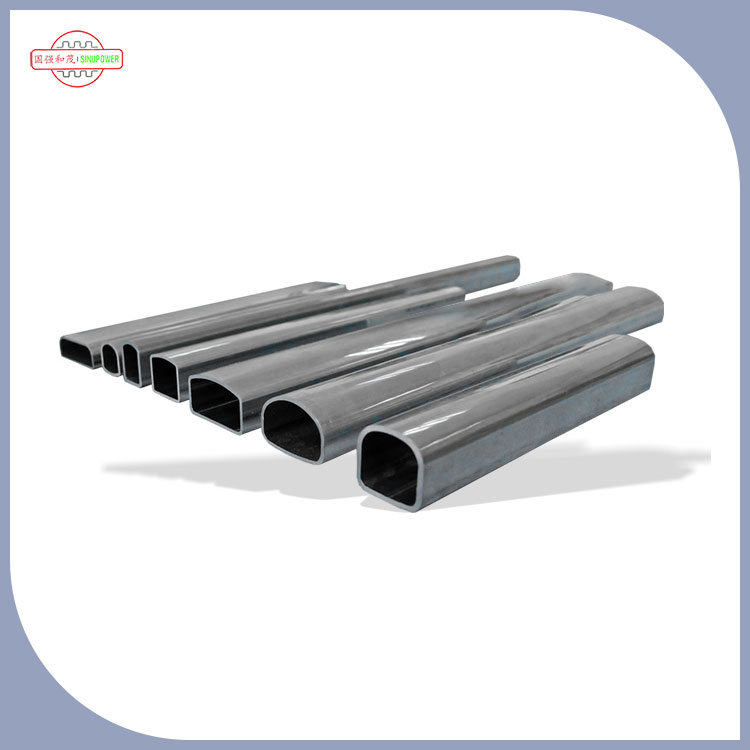

1.1 Apa Pipa Header Kondensor Tipe D?
IngPipa Header Kondensor Tipe D Bahan Aluminium Ringandiprodhuksi dening Sinupower dadi distribusi kritis lan koleksi manifold ing D-jinis sistem condenser. Geometri potongan-potongan bentuk D sing khas ngidini:
- Distribusi aliran refrigeran seragam ing kabeh tabung kondensor
- Karakteristik drop tekanan sing dioptimalake
- Integritas struktur sing ditingkatake ing siklus termal
- Integrasi sistem kompak kanthi jejak sing suda
1.2 Peran ing Kinerja Sistem
Minangka entri refrigerant utami lan titik metu, ingPipa Header Kondensor Tipe D Bahan Aluminium Ringanpengaruh langsung:
- Koefisien perpindahan panas (efisiensi sistem sakabèhé)
- Konsistensi owah-owahan fase refrigeran
- Tingkat konsumsi energi sistem
- Urip layanan peralatan lan interval pangopènan
2. Kaluwihan Material: Kenapa Aluminium?
2.1 Perbandingan Konduktivitas Termal
| Properti |
Aluminium (6061-T6) |
Tembaga (C12200) |
Kaluwihan |
| Konduktivitas Termal (W/m·K) |
167
|
386
|
Tembaga luwih dhuwur, nanging aluminium nyedhiyakake transfer sing cukup kanthi optimalisasi desain sistem |
| Kapadhetan (g/cm³) |
2.70
|
8.96
|
40% nyuda bobot
|
| Tahan Korosi (Jam Uji Semprotan Garam) |
500+ |
200+ |
2,5x unggul
|
| Biaya saben Unit Volume |
Ngisor |
Luwih dhuwur |
Ngirit biaya materi 30-45%.
|
| Daur ulang |
95% |
90% |
Luwih lestari |
| Koefisien Ekspansi Termal (µm/m·K) |
23.5
|
16.8
|
Kompatibilitas sing luwih apik karo saham sirip aluminium |
2.2 Wuku Konstruksi entheng
Sifat entheng kitaPipa Header Kondensor Tipe D Bahan Aluminium Ringanmenehi kaluwihan operasional sing bisa diukur:
-
Ngurangi beban struktur:Nganti 40% bobot luwih murah tinimbang header tembaga
-
Biaya pengiriman sing luwih murah:Simpenan logistik sing signifikan kanggo pesenan akeh
-
Instalasi luwih gampang:Ngurangi kesel penanganan manual lan wektu perakitan luwih cepet
-
Bobot sistem ngisor:Mbisakake pigura peralatan sing luwih entheng lan struktur sing dipasang
2.3 Tahan korosi lan umur dawa
-
500+ jam tahan semprotan uyah(standar ASTM B117)
-
Proteksi lapisan oksidasising waras dhewe ing kahanan atmosfer normal
-
Kompatibilitas karo R-410A, R-32, lan refrigerants modern liyanetanpa risiko korosi galvanik nalika diisolasi kanthi bener
3. Spesifikasi Teknis lan Pabrikan Presisi
3.1 Kapabilitas dimensi
| Paramèter |
Range Standar |
Kustomisasi Kasedhiya |
| Diameter njaba (mm) |
16 – 120 |
✓ Miturut gambar |
| Ketebalan tembok (mm) |
0.8 – 3.0 |
✓ Miturut gambar |
| Dawane (mm) |
Nganti 6.000 |
✓ Miturut gambar |
| D-Shape Jembar Sisih Datar (mm) |
10 – 80 |
✓ Miturut gambar |
| Kelas Alloy |
6061, 6063, 3003 |
✓ Wesi khusus kasedhiya |
| Temper |
T4, T5, T6 |
✓ Saben syarat pelanggan |
| Lumahing Rampung |
Mill finish, anodized, dilapisi |
✓ Rampung khusus kasedhiya |
3.2 Proses Manufaktur Presisi
-
Welding lini produksi:Welding jahitan frekuensi dhuwur kanggo integritas gabungan sing konsisten
-
Mesin nggambar:Gambar kadhemen presisi kanggo toleransi dimensi sing ketat (± 0,05mm)
-
tungku Annealing:Perawatan panas sing dikontrol kanggo sifat mekanik sing optimal
-
Punching press:Posisi bolongan sing akurat kanggo sambungan tabung
-
peralatan sawing:Nglereni tanpa burr kanggo dawa sing ditemtokake
3.3 Sistem Penjaminan Mutu
| Sertifikasi |
Cakupan |
Taun Diwenehi |
| ISO9001:2015 (No. Sertifikat CN-45678-2020) |
Sistem Manajemen Mutu |
2018
|
| IATF16949 (Reg. No. 123456-789) |
Manajemen Kualitas Otomotif |
2019
|
| ISO 14001:2015 |
Manajemen Lingkungan |
2020
|
| ISO 45001:2018 |
Kesehatan & Keselamatan Kerja |
2021
|
4. Dampak Kinerja ing Sistem Kondensor
4.1 Optimization Efisiensi Transfer Panas
-
Zona stagnasi aliran sudadibandhingake header babak
-
Distribusi refrigeran sing luwih apikkanthi variasi aliran ngisor ± 5% ing kabeh tabung (vs. ± 15% ing desain konvensional)
-
Kurang tekanan mudhun– biasane 8–12% reduksi versus desain header bunder saka area cross-sectional sing padha
4.2 Kontribusi Efisiensi Energi
Pengujian laboratorium sistem kondensor 10kW nggunakake SinupowerPipa Header Kondensor Tipe D Bahan Aluminium Ringannuduhake 3,2% kanggo 5,8% dandan COP ing operasi anteng ing 35 ° C lingkungan.†
-
5-10% nyudaing konsumsi daya kompresor ing beban pendinginan sing padha (uji coba internal, kahanan uji: sekitar 35°C, refrigeran R-410A, aliran udara 2.5m³/min)
-
Wektu respon sistem luwih cepetsajrone kahanan wiwitan lan owah-owahan beban
4.3 Analisis Penghematan Biaya Operasional
| Faktor Biaya |
Pipa Header Tembaga |
Sinupower Aluminium D-Tipe Header |
Perkiraan Tabungan Taunan (saben 100 unit) |
| Biaya Material saben Unit |
Luwih dhuwur (baseline) |
35% luwih murah |
$2,800 – $4,200 |
| Biaya Pengiriman Bobot |
Baseline |
40% nyuda |
$600 – $900 |
| Konsumsi Energi (tingkat sistem) |
Baseline |
5% abang rata-rata |
$1,500 – $3,000 |
| Pangopènan / Panggantos Rate |
Baseline |
30% kurang karat-related Gagal |
$800 – $1,500 |
| Total Kira-kira Simpenan |
–
|
–
|
$5,700 – $9,600 |
5. Aplikasi buktiaken ing Projects Nyata-Donya
-
Q2 2025:Nyedhiyakake 12.000 unit header tipe D menyang OEM HVAC Cina sing unggul. Pengujian lab pihak katelu verifikasi 4,6% perbaikan sistem COP ing batch sing diinstal.
-
Q4 2024:Nyedhiyakake pipa header profil khusus kanggo pabrikan pompa panas sing target pasar Eropa. Lulus tes operasi terus-terusan 1,000 jam ing suhu kondensasi 55 ° C kanthi nol bocor.
-
lagi ditindakake:Kiriman saben wulan reguler menyang rantai pasokan Sanhua lan Danfoss kanggo aplikasi AC komersial.
6. Aplikasi lan Kasus Gunakake Industri
6.1 Bidang Aplikasi Utama
-
Sistem HVAC:Kondensor AC komersial lan omah
-
Peralatan Kulkas:Kasus tampilan, panyimpenan kadhemen, kulkas transportasi
-
Sistem Pompa Panas:Unit pompa panas udara-kanggo-udhara lan udara-kanggo-banyu
-
Pendinginan Stasiun Daya:Sistem penolakan panas kanggo fasilitas pembangkit listrik
-
Manajemen Thermal Otomotif:EV lan modul kondensor kendaraan hibrida
6.2 Kompatibilitas karo Standar Industri
-
AHRI Standar 210/240kanggo uniter air-conditioning equipment
-
EU PED 2014/68/EUsyarat peralatan tekanan (kasedhiya ing panyuwunan)
-
ASME Bagian VIIIkanggo aplikasi prau tekanan
-
RoHS lan REACHselaras karo safety lingkungan
7. Dhukungan lan Kustomisasi Teknik
7.1 Kapabilitas OEM/ODM
-
Manufaktur adhedhasar gambar:Produksi miturut cetak biru sing disedhiyakake pelanggan
-
Reverse engineering adhedhasar sampel:Replikasi presisi komponen sing ana
-
Pangembangan bebarengan:Desain kolaborasi saka konfigurasi header anyar
-
Desain cetakan lan fabrikasi:Pangembangan perkakas ing omah kanggo profil khusus
7.2 Sistem Kontrol Mutu Lean
-
Traceability bahan baku:Dokumentasi lengkap komposisi lan sumber paduan
-
Inspeksi ing proses:Priksa dimensi ing saben tahap produksi
-
Pengujian non-destruktif:Eddy saiki lan tes ultrasonik kasedhiya
-
Pemeriksaa pungkasan:Verifikasi dimensi 100% sadurunge kemasan
8. Kepiye Sinupower Dibandhingake karo Pemasok Pipa Header Aluminium Liyane?
| Kriteria Evaluasi |
Sinupower |
Saingan Umum A |
Saingan Biasa B |
| IATF16949 Certified |
✔ Ya |
Asring No |
✔ Ya |
| In-house Tooling Design |
✔ 90+ set peralatan |
Outsourcing |
Sebagean |
| Portofolio paten |
33 paten |
0–5 |
5–15 |
| Traceability Bahan Baku |
Dokumentasi lengkap |
winates |
Sebagean |
| Lead Time (Standard Order) |
15-25 dina |
20-35 dina |
25-40 dina |
| Dhukungan Profil Custom |
Lengkap OEM/ODM |
winates |
kebak |
| Kesiapan Ekspor |
Ing proses |
Madeg |
winates |
9. Cara Nemtokake Pipa Header Kondensor Tipe D Bahan Aluminium Ringan Optimal kanggo Sistem Sampeyan
-
Langkah 1: Nemtokake jinis refrigeran– Sistem R-410A mbutuhake rating tekanan sing luwih dhuwur tinimbang R-134a; deleng grafik rating tekanan kita.
-
Langkah 2: Ngitung tingkat aliran sing dibutuhake- Diameter pipa header kudu nampung aliran massa tanpa penurunan tekanan sing gedhe banget.
-
Langkah 3: Nemtokake cara sambungan- Brazing, joint mechanical, utawa welding - saben mbutuhake Rampung lumahing beda lan toleransi dimensi.
-
Langkah 4: Coba faktor lingkungan- Lingkungan pesisir utawa industri mbutuhake anodizing utawa lapisan tambahan.
-
Langkah 5: Kontak Sinupower- Nyedhiyakake paramèter sistem lan kita bakal menehi rekomendasi spesifikasi optimal kanthi petungan sing ndhukung.
10. Napa Partner karo Sinupower?
10.1 Keahlian Teknis lan Warisan Industri
SinupowerPipa Header Kondensor Tipe D Bahan Aluminium Ringanminangka asil saka investasi R&D sing terus-terusan lan umpan balik aplikasi nyata saka instalasi lapangan ing macem-macem zona iklim China. Diadegake dening Pak Gao Qiang, sing nggawa pengalaman 18 taun saka organisasi manufaktur kelas donya, tim teknik Sinupower duwe 33 paten aktif lan njaga kolaborasi langsung karo mitra riset universitas ing manajemen termal. Saben batch kitaPipa Header Kondensor Tipe D Bahan Aluminium Ringanngalami validasi kualitas sing ketat kanggo njamin konsistensi lan linuwih.
10.2 Diadegaké Track Record
-
Sanhua:Pimpinan global ing komponen HVAC&R - kerjasama permanen
-
Danfoss:Panyedhiya teknologi pendinginan lan AC kelas donya
-
Pankl:Produsen komponen presisi kanggo aplikasi kinerja dhuwur
10.3 Kepemimpinan Pasar Domestik
-
Jiangsu, Zhejiang, Shanghai, Anhui wilayah:87,76% saka total dodolan
-
Pasar China Kidul:8,44% saka total dodolan
-
Pasar China Utara:3,80% saka total dodolan
10.4 Komitmen Ekspansi Global
-
Partisipasi ing pameran domestik lan luar negeri utama
-
Kesiapan dokumentasi ekspor(sertifikat, laporan tes, kemampuan pengiriman)
-
Dhukungan teknis basa Inggriskanggo pelanggan internasional
-
Solusi logistik fleksibelkanggo pangiriman global
11. Pitakonan sing Sering Ditakoni Babagan Pipa Header Condenser D-Type Sinupower
Q1: Apa jumlah pesenan minimal kanggo Pipa Header Condenser Material Aluminium Ringan D-Type?
MOQ beda-beda miturut ukuran lan spesifikasi alloy. Ukuran standar biasane mbutuhake 1.000 potongan. Profil khusus bisa diprodhuksi saka 500 potongan. Kanggo pesenan uji coba awal utawa panjaluk conto, kita bisa nampung jumlah sing luwih cilik - mangga takon karo tim sales kita.
Q2: Apa wektu timbal sing khas kanggo pesenan produksi?
Wektu timbal produksi standar yaiku 15-25 dina kerja sawise konfirmasi pesenan lan persetujuan teken. Kanggo syarat perkakas khusus, tambahake 10-15 dina kanggo nggawe cetakan. Pesenan cepet (10 dina kerja) bisa ditampung kanggo ukuran standar kanthi susunan sadurunge, miturut kapasitas produksi.
Q3: Apa aku bisa pesen potongan sampel kanggo dites sadurunge nindakake produksi massal?
ya wis. Produksi sampel biasane mbutuhake 10-15 dina kerja. Jumlah sampel 5-20 potongan bisa diwenehake. Biaya sampel bisa dibalekake nalika pesenan produksi resmi 1.000 unit utawa luwih.
Q4: Apa laporan tes pihak katelu kasedhiya kanggo validasi materi lan kinerja?
Pancen. Kita bisa nyedhiyakake sertifikat uji materi (komposisi kimia lan sifat mekanik), laporan inspeksi dimensi kanthi data CMM, laporan uji karat semprotan uyah saben ASTM B117, lan cathetan tes tekanan bledosan. Kabeh laporan diterbitake dening laboratorium sing disertifikasi utawa laboratorium kualitas sing cocog karo IATF16949.
Q5: Apa sampeyan nawakake kemasan kanggo angkutan laut sing nyegah goresan permukaan?
ya wis. Kemasan standar ekspor kalebu: (a) bungkus tas PE individu, (b) pamisahan bantalan busa ing antarane lapisan, (c) tutup pungkasan ing ujung loro kanggo perlindungan permukaan kritis, (d) peti kayu sing dikuatake baja utawa kasus kayu lapis fumigasi miturut standar ISPM-15. Pemuatan kontainer diawasi dening tim logistik kita kanthi foto sing diwenehake yen dijaluk.
Q6: Bisa Sinupower mbantu karo desain sistem utawa pilihan pipe header?
ya wis. Tim teknik kita nyedhiyakake konsultasi awal gratis: (1) petungan penurunan tekanan adhedhasar jinis refrigeran lan tingkat aliran, (2) rekomendasi kelas bahan adhedhasar suhu lan tekanan operasi, (3) pandhuan metode sambungan (brazing vs. mekanik). Kanggo proyek volume gedhe, kita nawakake kunjungan teknis ing situs utawa dhukungan konferensi video.
12. Carane Nggawe Pesen karo Sinupower
-
Langkah 1: Kirim Pitakonan- Kirim gambar, conto, utawa syarat spesifikasi liwat formulir kontak utawa email.
-
Langkah 2: Review Teknik- Tim teknis kita nanggapi sajrone 24 jam kanthi konfirmasi kelayakan lan rega awal.
-
Langkah 3: Persetujuan Sampel- Potongan sampel diprodhuksi lan dikirim kanggo tes dimensi lan fungsional.
-
Langkah 4: Produksi Massal- Sawise disetujoni sampel, produksi skala lengkap diwiwiti kanthi pemantauan SPC.
-
Langkah 5: Rilis Kualitas & Pengiriman- Saben batch ngalami inspeksi pungkasan sadurunge ngemas lan dikirim kanthi pelacakan sing kasedhiya.
📦 Siap pesen utawa njaluk sampel?
Sinupower nanggapi kabeh pitakon sajrone 24 jam.
Kontak Sales Team →
